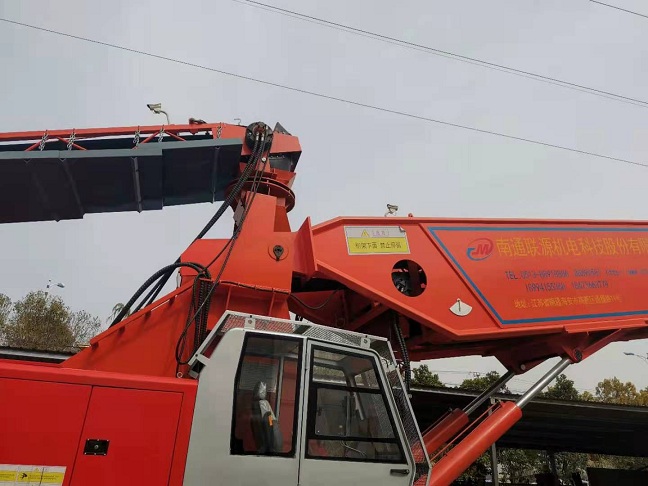

履帶式混凝土布料機液壓和電器原理介紹

一）混凝土布料機液壓原理

當布料機采用液壓來傳遞動力時，液壓泵由柴油發動機驅動，由液壓泵輸出的壓力油，通過控制閥所控制，驅動各個裝置的執行元件（液壓馬達、油缸），液壓馬達產生的扭矩，通過減速機傳遞給卷筒，主動輪等，控制閥是由裝配在司機室下的伺服閥所產生的液壓導向指令進行轉換的。

在液壓系統中設有**閥，防止系統壓力過大。

變更**閥的壓力會引起破損機器的危險，因此**不能任意去調整**閥。

當采用液壓油來傳遞動力時，液壓油是本機的生命，因此要切實的進行油的管理和更換，濾油器的維修等。

二）混凝土布料機電器原理

電器系統簡介：

本系統由布料驅動控制、電子監視、柴油機底盤電器三個部分組成，該系統是專門針對液壓布料機設計的，具有以下特點:

1）由專用的智能儀表對布料機的出料口荷重進行檢測并能保護和報警。

2）控制布料架的伸縮，啟停布料及上料液壓馬達。

3）保護布料架的伸縮，啟停布料及上料液壓馬達。

4）修改系統的運行參數，以適合不同工況的要求。

5）顯示器表面IP65構造，防水和防油。

本機電器全部由車載蓄電瓶供電，系統主要涉及24VDC、12VDC、220VAC三個電壓等級，其中只有秤重儀使用經過逆變的220VAC電源，其余設備均使用**電壓等級電源，有效保證系統**。

2.3.2.電器系統的控制過程

啟動柴油發動機后，打開操作室里的電源箱開關，給秤重保護議、攝像監視等相關電器設備上電，此時通過攝像監視屏可觀察到布料皮帶和上料皮帶的情況，通過操作臺上的伸縮開關鈕s13,接通伸縮電磁閥（Y5A/Y5B）回路，驅動液壓系統，可以使桁架到達工作需要的位置，在準備工作就緒的情況下，可以啟動布料皮帶和上料皮帶：合上布料開關鈕s11接通布料電磁閥（Y8A/Y8B）回路，啟動布料皮帶開始運轉，合上上料開關鈕s12接通上料電磁閥（Y7A/Y7B）回路，啟動上料皮帶開始運轉，此時可以輸送混凝土進行澆筑，在澆筑混凝土的過程中如果遇到出料溜管堵 塞等導致出料口處的重量達到設計限定數值，操作臺上的秤重保護儀將報警，同時皮帶停止運轉，只有當出料口的異常清除或是檢測重量回到**數值以??下時，才能重新啟動皮帶運轉，否則皮帶啟動開關鈕s11/s12合閘無效，以保證設備的**。另外在操縱桁架伸縮時，設有伸縮限位器，當三節桁架完全伸出/收回時，限位器斷開相應電磁閥控制回路使桁架伸縮動作停止，保證桁架伸縮的**。
