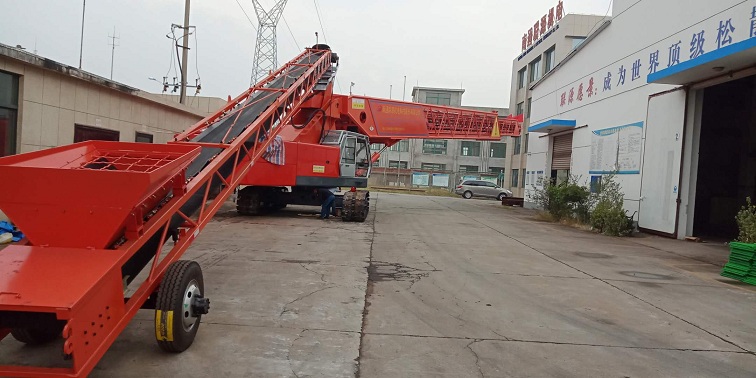

江蘇聯源混凝土布料機安裝步驟總結
本節主要敘述BLJ-600-42型布料機裝配所要求的步驟。本步驟僅僅只是將布料機從運輸?shù)姆盅b單元狀態裝配成整機所需步驟。有關零部件、組件分解更詳細的說明參考有關章節。
必須要有合格的布料機操作人員和技術熟練的維護人員來進行本設備的裝配。在開始安裝操作之前，參yu安裝的人員一定要詳細閱讀和理解有關安裝和操作的全部說明資料，大型重型零部件必須采用起吊設備進行吊裝。粗心和疏忽會導致意外的事故，造成人員傷亡和財產的損失。
在進行機械機構安裝時務必注意保護好相關電控設備和其線路，以免給后續的工作帶來不必要的麻煩。
一）安裝前準備工作
所有人員都應該經過**和技術的培訓，并獲上崗證。在開始安裝之前，參yu安裝的人員要詳細閱讀和了解有關安裝的全部說明資料。
二）安裝主要部件的重量
底盤： 28000 Kg；
底盤配重: 27000 Kg；
布料臂架總成： 18000Kg；
三角支架： 4500Kg；
上料皮帶機總成： 2610Kg；
主機受料斗: 620Kg。
三）混凝土布料機安裝順序
安裝按照先機械結構及裝置組裝，驅動控制系統及監控系統的連接：
機械結構安裝順序：
履帶擴張—變幅油缸（yu底盤連接）—三角支架—布料皮帶機—配重（伸縮配重）—????機受料斗—上料皮帶機—其它附件。
安裝說明
1.履帶擴張操作
將未帶配重的底盤移至安裝場地，使機體由正前方轉90°向著履帶的側面。拉起履帶伸縮轉換桿，由銷孔的位置撥出4根鎖緊銷。把左行走桿推向前方時，履帶就會擴張，導銷碰觸著了拉桿長孔的末端時，左行走桿回到中位。把4個鎖緊銷插入銷孔的位置，加以鎖定。**后把履帶伸縮轉換桿推向前方的“行走位置”，機體回轉至正前方，完成履帶擴張操作。
2.變幅油缸安裝
將變幅油缸二根φ100×207mm連接銷軸yu底盤連接。
3.支架吊裝
用16T吊車和手拉葫蘆將支架吊起調平，再吊裝到QUY50履帶吊底盤上，用兩根φ100×170mm（前部）和兩根φ110×170mm（尾部）連接銷軸yu底盤定位。
4.布料臂架吊裝
用25T和16T吊車將混凝土布料皮帶機吊起，如有必要再用手拉葫蘆調平，吊裝已組裝好的布料皮帶機，用二根φ120×368mm連接銷軸yu支架連接，將布料皮帶機放在**凳上（**凳應置于布料皮帶機**前端）；用二根φ100×260mm連接銷軸分別yu油缸連接。
5.主機受料斗的安裝
起吊組裝好的受料斗，用配套螺栓連接支架yu受料斗腳連接板，待所有螺栓全部穿進后同步緊固螺栓即可。
6.配重安裝
用16T吊車依次安裝兩塊配重，用螺栓yu底盤連接。如果有活動配重，再安裝活動配重架，用螺栓yu三角支架以及固定配重連接，再依次安裝六塊小配重。

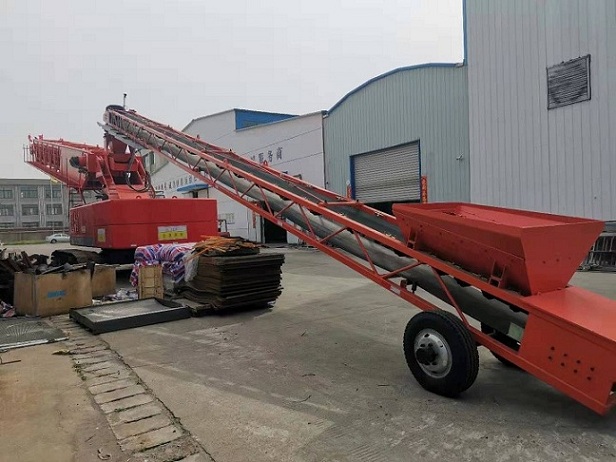

7.上料皮帶機安裝
先根據場地位置情況布置臂架尾部，然后用吊組裝好的上料皮帶架頭部，將之吊放在受料斗的支撐耳板上即可。
8.液壓管路的安裝
該項工作主要是各部件的液壓管路的連接，接頭連接務必緊密，管路穿走合理。
9.布料機相關電氣設備、線路的安裝
該項工作主要是相關線路的重新連接，需由具有相應資質的電氣專業人員按圖進行施工安裝。
