KEHGQ-E系列 變頻式互感器特性綜合測試儀

一、產品簡介
KEHGQ-E系列變頻式互感器特性綜合測試儀（變頻式CT/PT特性伏安測試儀）是在我公司開發的、廣受贊譽并大量應用的系列互感器多功能全自動綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代CT、PT綜合特性測試儀器。
本測試儀采用DSP和ARM、生產制造工藝，產品性能穩定、功能全、自動化程度高、測試效率高，是電力行業用于互感器測試的常規儀器，符合JJG313-2010標準。
二、產品特點
1、功能全面，CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）伏安特性、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10％(5％)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6)、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于低頻法測試原理，能應對拐點達30KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量＜8.2Kg。
三、產品技術參數

注：便攜式互感器測試儀可外接選配件升流器輸出**大150A電流進行升流試驗，以滿足客戶需要通流試驗的要求。
本變頻互感器特性綜合測試儀分為兩種，一種為觸摸屏式，另一種為普通式，請用戶購買時分清。
1、觸摸屏款變頻互感器特性綜合測試儀外形圖如下：

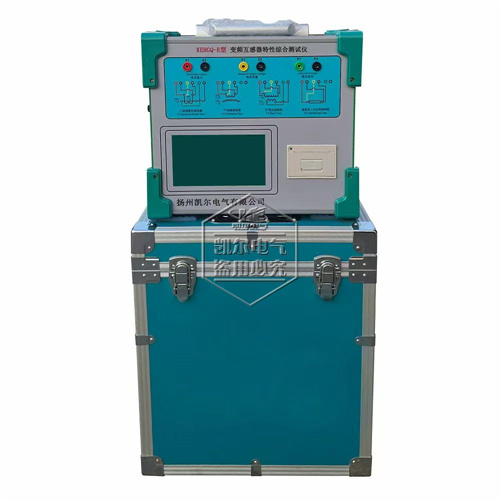

2、普通款變頻互感器特性綜合測試儀外形圖如下：
