玻璃鋼槽式橋架
介紹：玻璃鋼槽式電纜橋架是一種全封閉型電纜橋架，
應用:鋪設計算機、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜.
優點：對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。
配件：梯極、托盤式橋架通用、轉角、三路、四通、橫梁、鏈接片。。

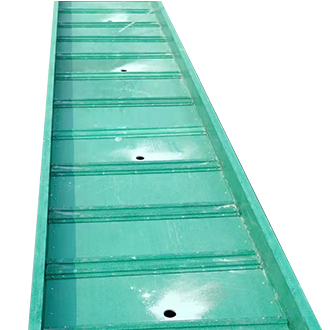

托盤式電纜橋架
應用：托盤式電纜橋架是石油、化工、電力、輕工、電視、電訊等方面應用**廣泛的一種。
優點：重量輕，載荷大 ，造型美觀、結構簡單，安裝方便等優點，它既適用于動力電纜的安裝，也適用于控制電纜的敷設。
配件：梯級式，槽式橋架通用轉角、三路、四通、橫梁、鏈接片。。

梯級式電纜橋架
介紹：直徑較大電纜的鋪設，適用于載荷大的高低壓電纜的鋪設。
優點：梯級式電纜橋架具有強度大、重量輕、成本低、造型別具特色、安裝方便、透氣性。
應用：梯級式電纜橋架其表面可經過特殊工藝處理，可在強腐蝕環境中使用。
配件：托盤式、槽式橋架通用、轉角、三路、四通、橫梁、鏈接片。。

大跨距玻璃鋼電纜橋架
介紹：支撐跨度大，由于結構上設計合理。
優點：因此又比一般電纜橋架具有自身重量輕，總載荷力小。
應用：煉油、化工、紡織、機械、冶金、電力、電視等工礦企業室內外電纜架空的敷設，也可作為地下工事，例如地鐵、人防工程的電纜溝和電纜隧道內的支架等。
配件：轉角、三路、四通、橫梁、鏈接片。


玻璃鋼電纜橋架使用區域：

10千伏以下的電力電纜，以及控制電纜、照明配線、氣動、液動管纜等室內室外架空電纜溝、隧道的敷設。

玻璃鋼電纜橋架配件：

1、電纜橋架：分別統計出各種型號規格電纜橋架的全長,除一該電纜橋架的標準長度,得出電纜橋架的數量外,再增加1%－2%的余量。

2、立柱：如采用統一規格的立柱,可用電纜橋架全長除以平均立柱間距,得出立柱數,再增加2%～4%余量。如立柱規格不一,則需分別統計。

3、托臂：電纜橋架全長除以托臂平均間距,再增加1%～2%余量,極為總需量。

4、其它部件：按其主體數乘以一定比例(視總廠而定)求得其總數。

玻璃鋼電纜橋架生產工藝：
手糊工藝
擠壓工藝
模壓技術成型工藝


玻璃鋼電纜橋架電壓使用范圍：
電壓在10千伏以下


玻璃鋼電纜橋架養護方法：
1.避免接觸尖銳、堅硬物體。
2.發現損壞，及時修補。　　
3.避免長期在烈日下曝曬。
4.經常清洗保潔。
5.及時鹽霜。
6.定期上蠟拋光。





玻璃鋼電纜橋架特點：
1、耐腐蝕：具有非常的耐酸、耐堿、耐等多種腐蝕介質。
2、輕質、強度大、便于切割安裝：強度超過鋁材和普通鋼的水平。其自重輕，可以的減少基礎支撐，從而減少了工程的材料成本。其切割安裝簡便，無需動火及大型起吊設備，僅僅需要少量人工及電動工具，使得安裝成本下降。
3、耐老化：只要不故意破壞，使用壽命達到50年以上。
4、阻燃：氧指數不小于28.
5、**性:具有優良的電絕緣性，10kv電壓下無擊穿；無電磁性，可用在磁性敏感的設備上；結構還具有防滑、等特性。
6、內外均一顏色:并且色彩可任意選擇。能根據客戶的要求定制顏色，生產場所的環境。
7、具有較好的綜合經濟效益
8、可設計性強:尺寸靈活多樣，尺寸穩定。



玻璃鋼電纜橋架優點：
1、有耐熱性強、熱膨脹系數低、阻燃性好、絕緣、耐腐蝕性能強、使用。
2、結構上的優化設計，提高了電纜橋架安裝的靈活性和快捷性。
3、分子利用率比一般產品提高5﹪左右
4、橋架內氣流循環冷有優勢。
5、合理的配用防火隔熱材料玻璃鋼橋架對防火外殼材料進行合理配用，提高了產品的耐火時間和燃燒時的氧指數。
6、玻璃鋼電纜橋架質輕高強(比重僅為鐵制橋架的1/4)、耐腐蝕、耐老化、保溫隔熱、不導電、防靜電。
7、減振消音。
8、無毒無污染。
9、耐熱且阻燃。
10、使用壽命長。且不變形、不裂紋、不吸潮、不返鹵、體積穩定性好等特點。
11、價格適中。
12、可由上下兩部分嵌合而成，可以互換，單獨使用，可作阻燃托盤。
13、可根據用戶要求制作水平彎通、水平三通、水平四通等連接件。
14、寬度、高度根據用戶要求或配合橋架規格而定。

玻璃鋼電纜橋架標準：

1、標準深度為3（75毫米），4（100毫米），5（125毫米），6英寸（150毫米）

2、、標準長度為10，12，20和24英尺

3、標準寬度為6（150）12（300），18（450）24（600）30（750），和36英寸（900毫米）

4、、梯級間距6（150毫米），9（225毫米），12（300毫米），18英寸（450毫米）





玻璃鋼電纜橋架特點：

1. 無苯乙烯等有害化學揮發物排放，100%環保；

2. 高韌性和橫向強度，制品不加橫向氈或者玻纖布增強的情況下，其橫向彎曲強度仍高達100mpa，遠高于目前不飽和樹脂體系（約20多Mpa）；

3. 聚氨酯拉擠速度高達 1.5m/s，生產速度較快；

4. 耐候性優于不飽和樹脂體系；

5. 聚氨酯拉擠紗含量高達 83%，在達到相同性能指標的同時，其制品厚度約為不飽和樹脂體系的一半左右；

6. 主要成份是聚氨酯、玻璃纖維。主要材料為熱固性聚氨酯。這種產品具有高強的拉伸特性、抗沖擊性和耐腐蝕性。其典型拉伸強度約 880kg/cm2，拉伸模量約30230kg/cm2，斷裂伸長率為 7.5%以上。經過發泡的聚氨酯復合材料同體積可減重達25%。yu不飽和聚酯、乙烯基酯等其他樹脂相比，聚氨酯全面提高了產品的物理性能。聚氨酯的強度和剛度性能比不飽合聚酯樹脂高 2-5倍；

7. 產品具有優異的韌性，聚氨酯復合產品經加工和沖切的邊緣顯現極少甚至沒有微裂紋，表面細膩光滑，鋼性強，孔隙率低，有利于后道加工如鉆孔、機械加工和裝配等作業。yu不飽和聚酯、乙烯基酯等樹脂拉擠產品相比，用聚氨酯拉擠在現場施工方便程度上，以及使用期限上占有很強的優勢；

8. 產品的性能特點，聚氨酯復合產品，原材料由雙組份聚氨酯和玻璃纖維及表面氈組成，生產過程密閉性進料，經過高溫固化成型。該材料不含溶劑苯乙烯(有毒化學物)，生產過程中不會產生溶劑揮發，無苯乙烯排放，環保無污染；

9. 產品生產工藝，采用了高溫拉擠成型設備，數控操作，確保產品的外形尺寸和厚度具有著一定保證，經數控嚴格控制了產品質量yu較高的生產效率。

10. 產品具有高強、防腐、阻然、絕緣、體輕、價廉等優勢。



玻璃鋼電纜橋架技術參數：

(1) 高強拉擠型材抗拉強度150-300MPa，抗彎強度200-300MPa，1000h人工加速時效后抗彎強度保持率可達78%。

(2)低變形率玻璃鋼拉擠型材經過1000h人工加速時效，長度變化為+0.03%，寬度變化率為-0.07%。因此，由拉擠型材制成的槽鋼可以保持長期穩定性。

(3)熱變形溫度高 拉擠型材的熱變形溫度為186℃，高溫不軟化，-60℃不脆化，保證在各種環境溫度下正常使用。

 (4)吸水率低普通玻璃鋼制品的吸水率小于0.5%，而拉擠型材的吸水率僅為0.257%，適用于潮濕環境。



　　(5) 絕熱系數低。拉擠型材的傳熱系數接近硬質PVC。用它們制成的單框雙玻隔熱窗的隔熱系數僅為2.69W/(m2?K)。鋼鋁同類型窗的保溫系數高達4.0W/(m2?K)，說明玻璃鋼門窗的節能效果十分明顯。 (6)耐腐蝕性強的拉擠型材在3%HCl水溶液中浸泡24h，其硬度保持率為95%;在3%NaCl水溶液中浸泡24h后，其硬度保持率為89%。





玻璃鋼電纜橋架間距：
1、為了玻璃鋼電纜橋架安裝方便，橋架yu電纜之間必須滿足一下數值：
（1）在同一托臂上或同一平面上水平架設匯線橋架時，相鄰匯線橋架之間的凈距不應小于50mm。
（2）兩組匯線橋架平行架設時，之間凈距不應小于600mm。
2、電纜橋架重疊架設時，層間垂直距離應滿足一下數值：
（1）電力電纜為300mm
（2）控制電纜為250mm
3、為了玻璃鋼電纜橋架安裝方便，其頂部到、橫梁及其他障礙物到底部**小垂直距離應滿足一下數值：

（1）電力電纜應不小于400mm
（2）控制電纜應不小于250mm





玻璃鋼電纜橋架設計：
(1)確定方向:根據建筑平面布局圖，結合空調管道和電氣管道的設置，便于維護，以及電纜路由的密度，確定電纜橋架的路由。在室內，盡量沿著建筑物的墻壁、柱子、梁和地板架設。如果允許使用綜合管廊架設，應在管道的一側或上方平行架設，并考慮引下線和分支線盡量避免交叉。如果沒有其他管道架，應自行設置(支)柱。
(2)負荷計算:計算電纜橋架主干線縱截面單位長度的電纜重量。
(3)確定橋梁寬度:根據放電電纜的數量、直徑和間距，確定電纜橋梁的型號、規、支撐臂的長度、支柱的長度、間距、寬度和層數。
(4)確定安裝方式:根據場所設置條件確定橋梁固定方式，選擇懸掛式、直立式、側壁式或混合式，連接件和緊固件一般配套供應，并根據橋梁結構折疊相應的蓋板。
(5)弱電電纜yu其他低壓電纜合用橋架時，應嚴格選擇具有外屏蔽層的弱電系統，避免相互干擾。
其他安裝要求。
(1)電纜橋架從室外進入建筑物時，橋架向外坡度不得小于1/100。
(2)電纜橋架yu電氣設備交叉時，凈距不小于0.5m。
(3)兩組電纜橋架在同一高度平行鋪設時，凈距不小于0.6m。
(4)在平行圖上繪制橋梁的路由時，應注明橋梁的起點、終點、拐點、分支點和升降點的坐標或定位尺寸、標高，如果能夠繪制橋梁鋪設軸側圖，材料統計將更加準確。直線段：注明全長，橋梁層數，標高，型號和規格。轉彎點和分支點：注明所用轉彎板的型號和規格。提升段：注明提升高度的變化，也可以用局部的大樣本圖或剖面圖來表示。
(5)橋梁支撐點，如立柱、支撐臂或非標準支撐點、框架間距、安裝方式、型號規格標，可同意在平面上列表說明，也可分段用不同的剖面圖、單線圖或大樣圖表示。
(6)電纜引下點的位置和引下方式，一般來說，大量電纜引下可采用垂直彎板和垂直引上架，少量電纜引下可采用導板或引管，注明引下方式。
(7)電纜橋架應高出地面2.2米以上，橋架頂部yu頂棚或其他障礙物之間的距離不得小于0.3米，橋架寬度不得小于0.1米，橋架內橫截面填充率不得超過50%。
(8)電纜橋架內的電纜垂直鋪設時，電纜的上端和每隔1.5米固定在橋架的支架上，平鋪設時，電纜的首、尾、轉彎和每隔3~5米固定。
(9)設置在內時，槽蓋的開放面必須保持80毫米的垂直空間，槽的截面利率不得超過50%
(10)布置在線槽內的電纜可不綁扎，槽內電纜應平直，槽內電纜應平直，盡量不交叉，電纜不應溢出線槽，在電纜進出線槽的地方，轉彎處應綁扎固定。
垂直線槽放置的電纜應每隔1.5米固定在電纜支架上。
(11)在水平、垂直橋架和垂直線槽上鋪設電纜時，應綁扎電纜。
對線電纜以24根為束，25根以上的干線電纜、光纜和其他信號電纜應根據電纜的類型、電纜直徑、電纜芯的數量進行束縛。間隔不得超過1.5米。緊固間隔均勻，緊固適度。
(12)橋梁水平鋪設時，支撐間距一般為1.5-3m，垂直鋪設時固定在建筑結構上的間距應小于2m。jb/t10216-2000|電氣控制配電電纜橋架。







玻璃鋼電纜橋架接地要求：
1、普通環境無需接地。
2、在危險的環境下需要接地，由于靜電的原因，釋放靜電火花達到的臨界值，造成危險。因此，在這種環境下安裝玻璃鋼橋需要接地
3、玻璃鋼電纜機架的表面處理可以進行鍍鋅、靜電噴霧和熱鍍鋅處理，接地方便
4、玻璃鋼橋的前端兩端必須接地，玻璃鋼橋的連接部分必須跨接

玻璃鋼電纜橋架使用中注意事項：
1、玻璃鋼電纜橋架筆直架起離地上二米以內需要加蓋板進行維護;
2、簡單遭到機械損害的需要加蓋板維護;
3、玻璃鋼電纜橋架水平架起時,應按載荷曲線選擇較合適的跨距支持,筆直架起時每隔1-2米需要有一個固定架以電纜橋架的安穩;
4、玻璃鋼電纜橋架不允許作為人行通道或站人渠道。



工藝控制標準:
電纜橋架施工工藝控制標準:壹：
電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。建筑物內橋架可以獨立架設，也可以附設在各種建(構)筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣。
電纜橋架施工工藝控制標準：貳：
2.1根據設計院圖紙、電纜敷設清冊及現場情況確定電纜橋架的路徑、位置、層數、規格。
2.2支吊架一般直接焊在預埋件上，無預埋鐵可用膨脹螺栓固定。在鋼結構上可直接焊接固定，安裝好后應對焊接部位補刷油漆。電纜支架應有明顯接地且接地。
支吊架焊在預埋件
電纜橋架施工工藝控制標準：叁
吊架用膨脹螺栓固定
電纜橋架施工工藝控制標準：肆
支吊架在鋼結構直接焊接固定
電纜橋架施工工藝控制標準：伍
2.3電纜支托架固定螺栓穿向應統一、橫平豎直，同一層的托臂在同一水平面，其高低差不超過±5mm。



吊裝要求：
1、玻璃鋼電纜橋架直線段組裝時，應先做干線，再做分支線，將吊裝器yu玻璃鋼電纜橋架用蝶形夾卡固定在一起，按此方法，將玻璃鋼電纜橋架逐段組裝成形。
2、玻璃鋼電纜橋架yu玻璃鋼電纜橋架可采用內連接頭或外連接頭，配上平墊和彈簧墊用螺母緊固。
3、轉彎部位應采用立上彎頭和立下彎頭，玻璃鋼電纜橋架安裝角度要適宜。



玻璃鋼電纜橋架安裝誤差介紹：
1、橋的左右偏差不大于50mm。
2、橋梁的水平度偏差不應大于2毫米每米。
3、橋梁豎向偏差不得大于3mm



玻璃鋼電纜橋架質量檢測：
1、外觀檢查
氣泡：耐蝕層表面允許氣泡直徑為5 mm, 每平方米直徑不大于5 mm 的氣泡小于3個時,可不予修補,否則應將氣泡劃破修補。
裂紋：耐蝕層表面不允許有大于0 .5 mm的裂紋,增強層表面不允許有大于2 mm的裂紋。
凹凸(或皺紋): 耐蝕層表面光滑平整,增強層的凹凸部分厚度不大于厚度的20%。反白, 耐蝕層不允許有返白區, 增強層返白區直徑為 50 mm 。
粘結應牢固:不允許有分層、脫層、層纖維、樹脂結節、異物夾雜、色澤明顯不勻等現象。
2、材料力學性能及樹脂含量測量
進行材料力學性能和樹脂含量的測試。
3、玻璃鋼電纜橋架材料表面硬度的測定
4、玻璃鋼電纜橋架各幾何尺寸及壁厚測量



玻璃鋼電纜橋架修正方法：
預應力法
火焰糾

玻璃鋼電纜橋架yu線槽的區別：
1、電纜橋架主要用于敷設電力電纜和控制電纜，線槽用于敷設導線和通訊線纜；
2、電纜橋架相對大（200×100到600×200)，線槽相對較?。?br /> 3、電纜橋架拐彎半徑比較大，線槽大部分拐直角彎；
4、電纜橋架跨距比較大，線槽比較小；
5、橋架yu線槽的固定、安裝方式不同；在某些場所，橋架沒蓋，線槽通常全是帶蓋封閉的線槽來走線，橋架則是用來走電纜的。

玻璃鋼電纜橋架安裝前后工作：

1. 敷設電纜時，監督工作進行嚴禁，負責電纜敷設全過程的**工作。

2. 敷設電纜工程應加強現場工作的調度和控制。

3. 參加電纜敷設的施工人員，應聽出現場指揮的調度指揮，作業期間不能擅自離開崗位。

4. 敷設電纜的作業現場，應無影響作業的障礙物，yu其它專業交叉作業時應戴好**帽。

5. 在高空電纜橋架上作業時，應穿防滑鞋，并系好**帶，避免高空墜落。

6. 電纜敷設時，作業人員應站在電纜外側，并站穩用力。

7. 敷設電纜時，嚴禁嘻哈，上崗持證。

玻璃鋼電纜橋架安裝準備：
確定方向:根據建筑平面布局圖，結合空調管道和電氣管道的設置，便于維護，以及電纜路由的密度，確定匯線橋的路由。在室內，應盡可能沿著建筑物的墻壁、柱子、梁和地板進行架設。如果需要使用綜合管廊進行架設，應在管道一側的活動上方平行架設，并考慮引下線盒的分支線應盡可能避免交叉。如果沒有其他管道架，應自行設置支柱。
負荷計算:計算匯流橋主干線縱截面單位長度的電纜重量。
畫出電纜橋架平、剖面圖，局部還應匯出空間圖，列出材料表。
確定安裝方式:根據場所設置條件確定橋梁固定方式，選擇懸掛式、直立式、側壁式或混合式，連接件和緊固件一般配套供應，并根據橋梁結構選擇相應的修改。
確定橋梁的寬度:根據放電電纜的數量、電纜直徑和電纜的間距，確定接線橋梁的型號、規格、支撐臂的長度、支柱的長度、間距、橋梁的寬度和層數。



玻璃鋼電纜橋架安裝細節:
1、 橋架高度：高度為50、100時每端各6只聯接孔，高度為150、200時每端各12只聯接孔。
2、 支撐距離：支撐距離應小于等于載荷曲線容許載荷和支撐跨距。
3、 橋架寬度：挑選電纜橋架的寬度時，應留有的備用空位，以便為往后增加電纜用。
4、 離隔敷設：當電力電纜和控制電纜較少時，可以在同一電纜橋架起備，但中心須用隔板將電力電纜和控制電纜離隔敷設。
5、 電纜固定：匯線橋架水平敷設時，橋架之間的聯接應盡量設置在跨距1/4處。水平走向的電纜每隔2米左右固定一下，筆直走向的電纜每隔1.5米左右固定一下。
