增壓泵作為工業(yè)生產(chǎn)中的重要設(shè)備，其核心部件活柱的磨損問題直接影響設(shè)備壽命和運(yùn)行效率。傳統(tǒng)修**式如電鍍、熱噴涂等存在結(jié)合力不足、厚度受限等缺陷，而激光熔覆技術(shù)憑借其高精度、低熱影響和冶金結(jié)合等優(yōu)勢，正逐步成為活柱修復(fù)領(lǐng)域的主流解決方案。

一、激光熔覆技術(shù)原理與工藝突破

激光熔覆是通過高能激光束在基材表面形成熔池，同步送入合金粉末使其與基體實現(xiàn)冶金結(jié)合的 技術(shù)。根據(jù)國盛激光技術(shù)分析，該技術(shù)具有三大核心優(yōu)勢：首先，熱影響區(qū)僅0.1-0.3mm，避免傳統(tǒng)焊接導(dǎo)致的變形問題;其次，熔覆層與基體形成原子級結(jié)合，結(jié)合強(qiáng)度可達(dá)350MPa以上;再者，通過粉末配比可自由調(diào)控熔覆層硬度(HRC20-62)、耐磨性等性能指標(biāo)。

在增壓泵活柱修復(fù)中，關(guān)鍵技術(shù)突破體現(xiàn)在：

1、自適應(yīng)路徑規(guī)劃：采用三維掃描逆向建模技術(shù)，對磨損部位進(jìn)行0.05mm精度的三維重建，自動生成**優(yōu)熔覆路徑，該技術(shù)使修復(fù)效率提 升40%。

2、復(fù)合粉末體系：鎳基合金(如Ni60)與碳化鎢(WC)的復(fù)合粉末可將耐磨性提 升3-8倍，特別適用于高壓工況下的活柱修復(fù)。

3、在線質(zhì)量控制：通過紅外熱像儀實時監(jiān)測熔池溫度(波動控制在±15℃內(nèi))，配合CCD視覺系統(tǒng)確保熔覆層厚度公差±0.1mm。

二、增壓泵活柱激光熔覆修復(fù)工藝流程詳解

1、預(yù)處理階段

采用噴砂處理(Sa3級清潔度)去除表面氧化層，粗糙度控制在Ra6.3-12.5μm

超聲清洗后，用激光除油設(shè)備確保表面殘油量<20mg/m2

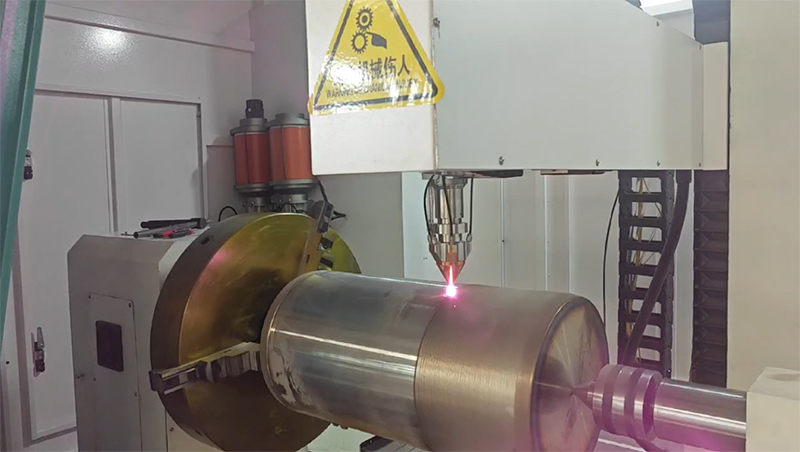

2、熔覆加工階段

選用5000W光纖激光器，光斑直徑1.5-3mm可調(diào)

送粉系統(tǒng)采用載氣保護(hù)(氬氣純度99.99%)，粉末輸送速率20-50g/min

層間溫度控制在150℃以下，防止熱累積變形

3、后處理工序

數(shù)控磨床精加工至尺寸公差I(lǐng)T6級

激光微熔處理消除表面微裂紋，提 升疲勞壽命30%以上

三、行業(yè)發(fā)展遠(yuǎn)景

激光熔覆技術(shù)在工業(yè)修復(fù)領(lǐng)域的發(fā)展前景廣闊。一方面，隨著"再制造"理念的普及和循環(huán)經(jīng)濟(jì)的發(fā)展，高附加值設(shè)備的修復(fù)需求將持續(xù)增長;另一方面，激光技術(shù)的普及和成本下降將使激光熔覆修復(fù)技術(shù)更具市場競爭力?？梢灶A(yù)見，激光熔覆技術(shù)將成為增壓泵等關(guān)鍵設(shè)備維護(hù)保養(yǎng)的重要手段，為工業(yè)設(shè)備的長期穩(wěn)定運(yùn)行提供有力保障。

當(dāng)然，激光熔覆修復(fù)技術(shù)的推廣應(yīng)用也面臨一些挑戰(zhàn)，如技術(shù)門檻高、初期投資大、專業(yè)人才缺乏等。這需要設(shè)備制造商、用戶企業(yè)和科研機(jī)構(gòu)共同努力，通過技術(shù)培訓(xùn)、經(jīng)驗分享、產(chǎn)學(xué)研合作等方式，促進(jìn)該技術(shù)的普及應(yīng)用。同時，相關(guān)標(biāo)準(zhǔn)的建立和完善也將為行業(yè)發(fā)展提供規(guī)范和指導(dǎo)。

總的來說，激光熔覆修復(fù)技術(shù)為解決增壓泵活柱磨損問題提供了一種**、可靠的解決方案。它不僅能夠恢復(fù)零件的幾何尺寸和功能性能，還能顯著提 升零件的使用壽命和可靠性，具有顯著的技術(shù)經(jīng)濟(jì)效益。隨著技術(shù)的不斷成熟和應(yīng)用的不斷深入，激光熔覆技術(shù)必將在工業(yè)設(shè)備維護(hù)領(lǐng)域發(fā)揮越來越重要的作用，為制造業(yè)的可持續(xù)發(fā)展做出貢獻(xiàn)。
